📈 Intensität vs. Frequenz
⚙️ Sweep-Parameter
Bereit
🗂 Messreihen
| Zeigen | # | Δf | Punkte |
|---|
Noch keine Messreihen.
📡 Frequenz-Einstellungen
🎮 Steuerung
Bereit
Messungen: 0 | Fehler: 0
📊 Aktuelle Werte
Ratio r₁₂ = (I₁-I₂)/(I₁+I₂)
---
| I₁ @ --- | --- |
| I₂ @ --- | --- |
📈 Live-Plot
ℹ️
Das normalisierte Verhältnis r = (I₁-I₂)/(I₁+I₂) ist proportional zur Magnetfeldverschiebung. f₁ und f₂ symmetrisch um das ODMR-Dip-Minimum wählen.
Photodioden-Intensität (Live)
Aktueller Wert
---
ADC Units
Intensitäts-Anzeige
Status: Bereit
Optischen Pfad für maximale Intensität justieren.
Justage-Anleitung
- Auf „Start Überwachung" klicken.
- Die Board-LED leuchtet blau (Intensitätsmodus aktiv).
- Optische Komponenten (Laser, Linsen, Spiegel) justieren.
- Intensitätswerte beobachten und maximieren.
- Nach Abschluss „Stop" klicken.
Messbereich
Min: 0
Max: 65535
Optimal: > 4000
Sensor-Einstellungen
Über dieses WebSerial-Interface
Diese Seite steuert das openUC2 ODMR-Gerät vollständig über die serielle USB-Schnittstelle (Web Serial API) – ganz ohne WLAN. Verbinde das Board per USB, klicke oben auf „Gerät verbinden" und wähle den seriellen Port (115200 Baud).
Browser:
Web Serial funktioniert in Chrome, Edge und Opera (Desktop). Firefox/Safari werden nicht unterstützt.
ODMR-Prinzip

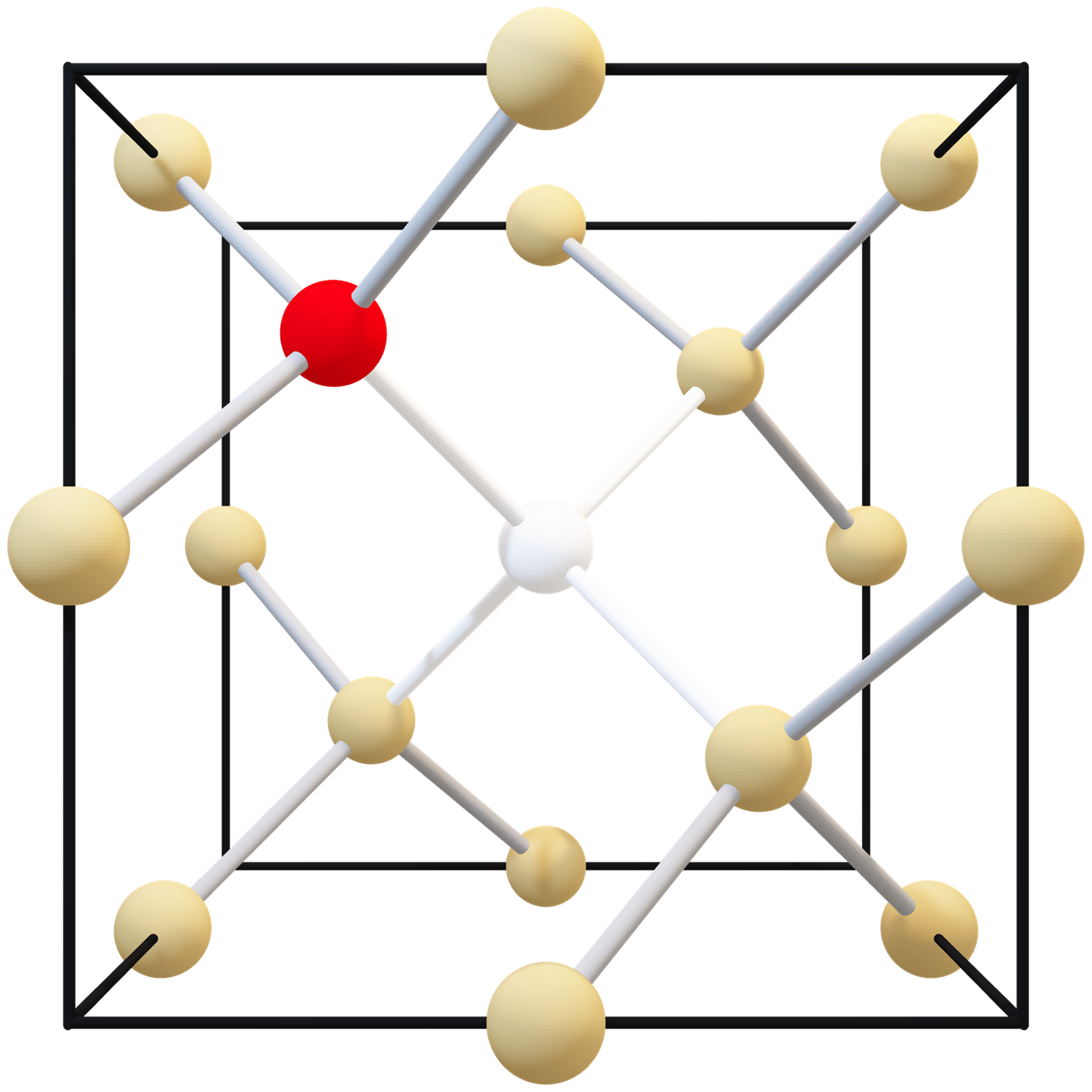

NV-Zentren in Diamant zeigen spinabhängige Fluoreszenz. Mikrowellen bei der Resonanzfrequenz (~2,87 GHz) senken die Fluoreszenz messbar. Externe Magnetfelder verschieben die Resonanz über den Zeeman-Effekt – die Basis der Magnetfeldmessung.
⚠️ Sicherheit:
Nie direkt in den Laser blicken. Vorsicht mit Magneten bei Implantaten/Elektronik.
Serielles Protokoll
| Befehl | Antwort |
|---|---|
| PING | PONG |
| VERSION | VERSION {…} |
| STATUS | STATUS {…} |
| MEASURE <f> | DATA f I b |
| INTENSITY | INT <v> |
| RATIO f1 f2 f3 avg | RATIO {…} |
| SWEEP fb fe fs avg settle | SWEEP DATA…/DONE |
| SWEEPSTOP | (stop) |
| GAIN 0x20 | OK GAIN 0x20 |
| INTTIME 0 | OK INTTIME 0 |
| GETTSL | TSL {…} |
| ADFON / ADFOFF | OK ADF ON/OFF |
